(2020)
Wieviele/welche Wohnungstypen mit gegebener Fassadenbreite und/oder BGF lassen sich auf einer gegebenen Länge eines Blocks idealerweise unterbringen ?
Inputs zum Start:

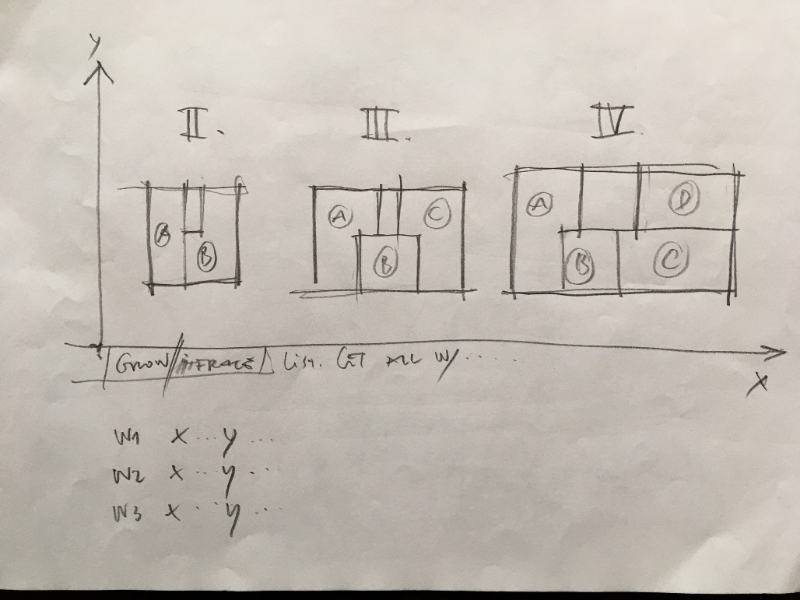

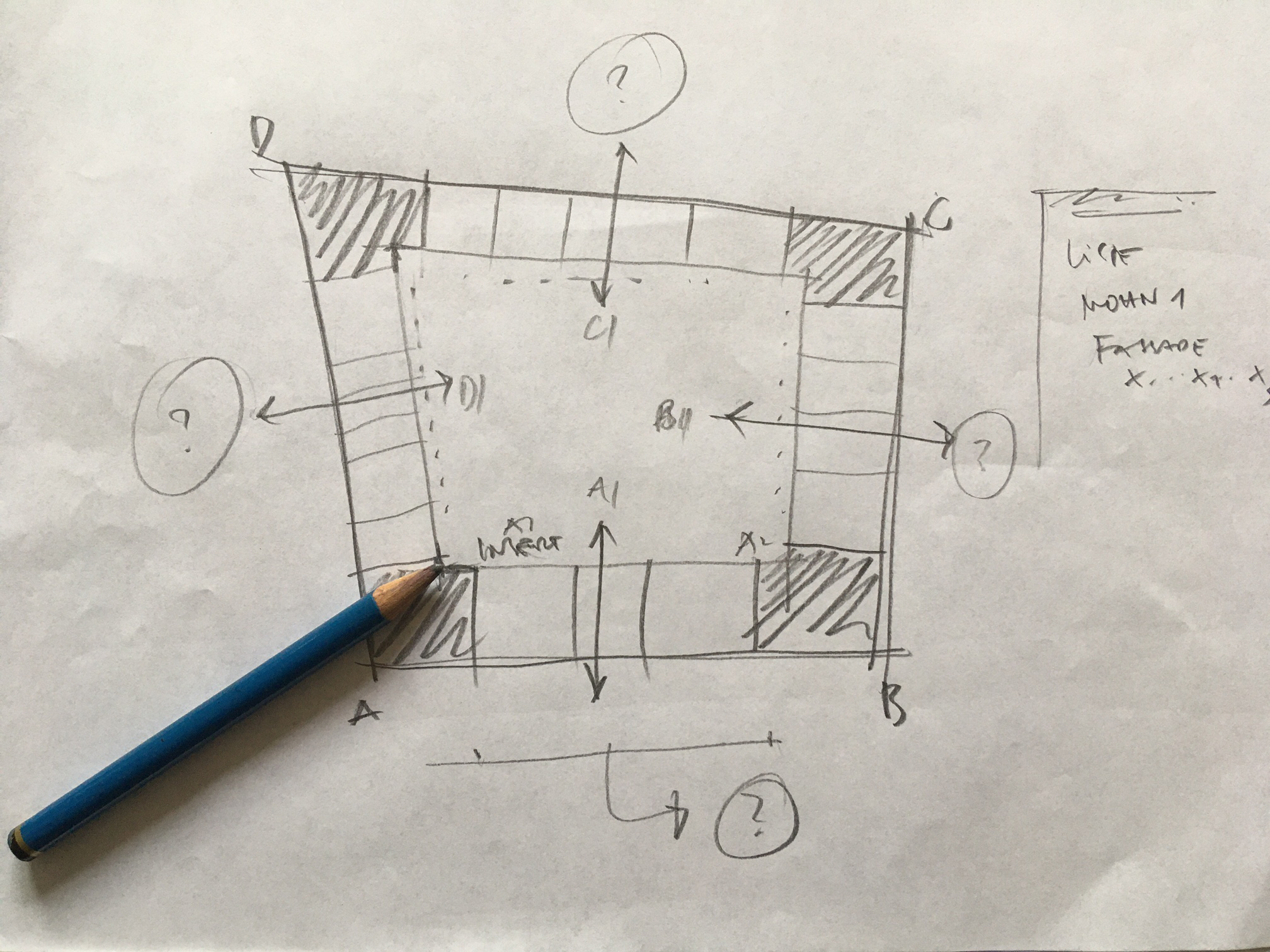

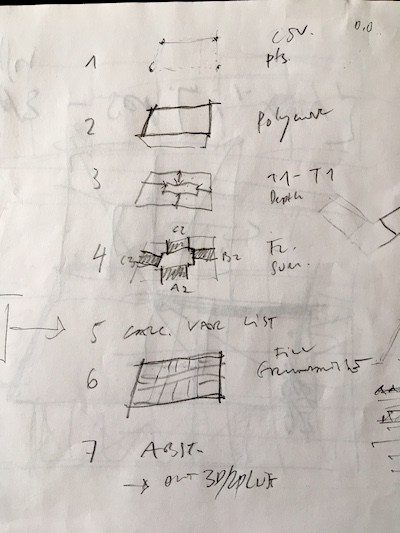

Skizzieren der Idee und der wesentlichen Parameter:

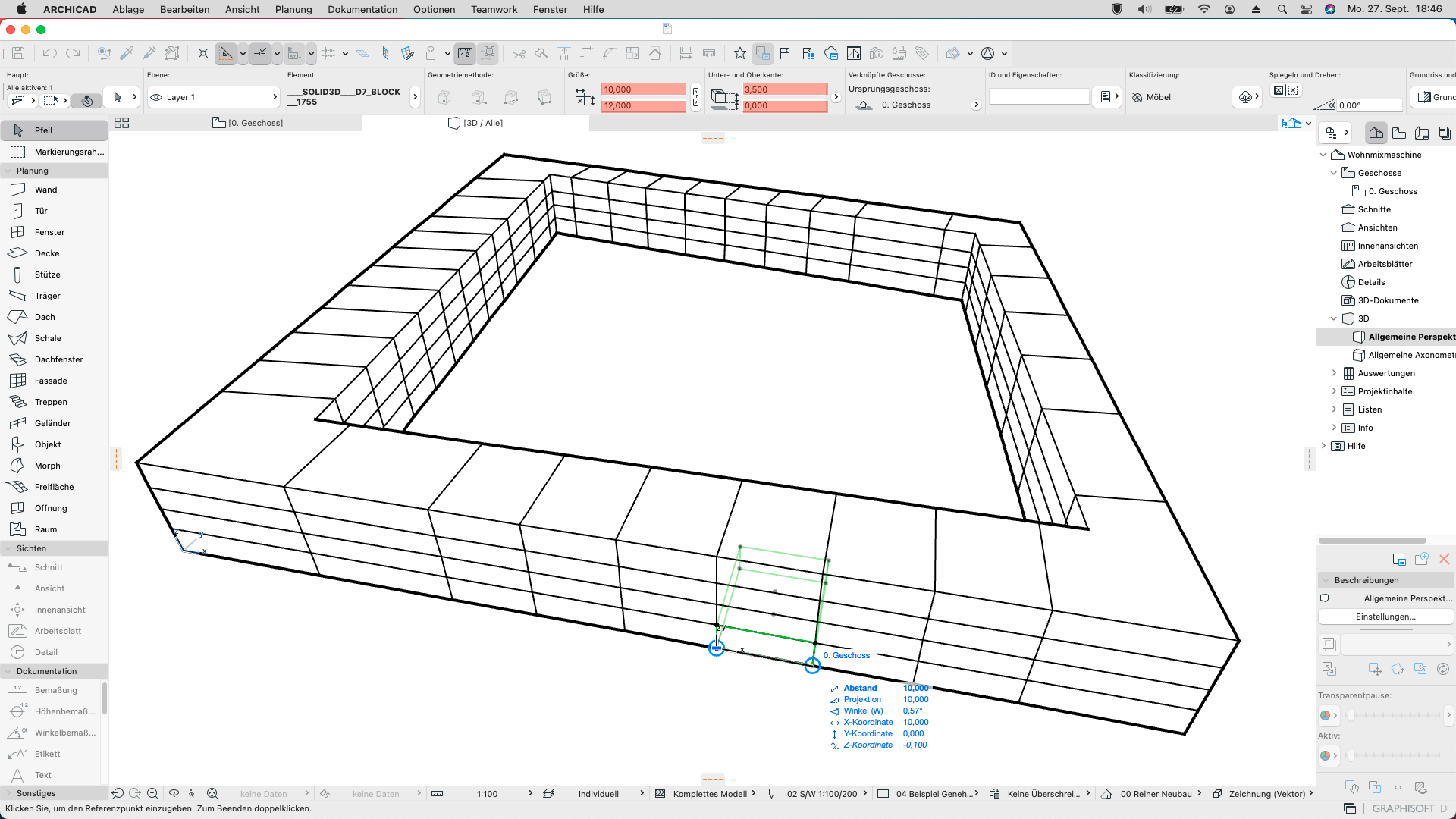

4 Koordinaten per CAD oder .csv zur Form:
csv.: x,y;x,y;x,y;xy

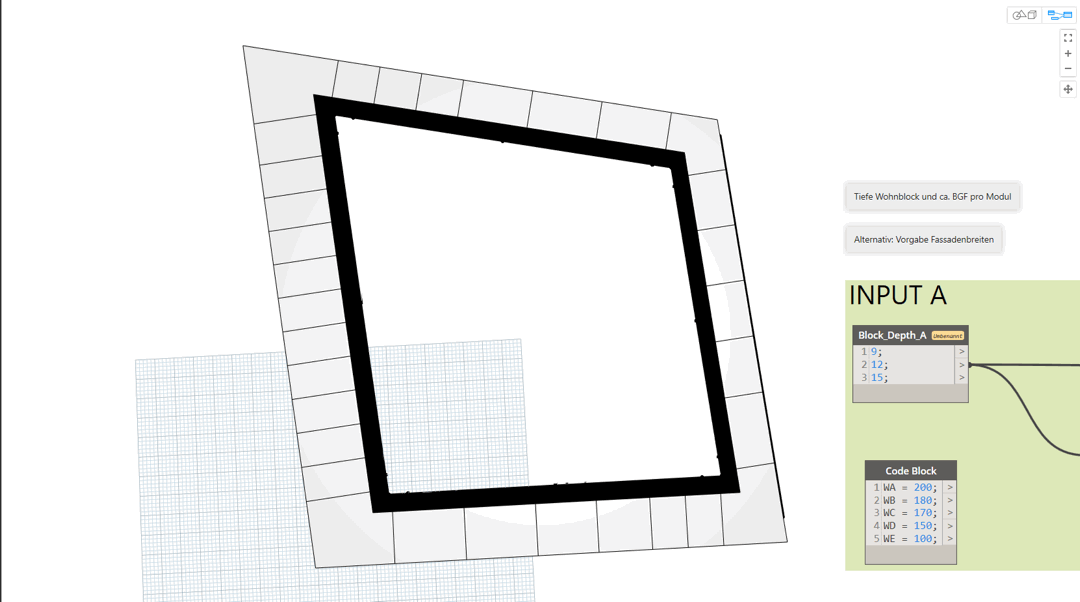

Liste der Gebäudetiefen:
depth=num_ABCD
Inserts innen:
A 1, A 2
B 1, B 2
C…
Vorgabe zu gesuchten Wohnungstypen, z.B. gesuchter qm Größen oder Fassadenbreiten
Fassadenbreiten/qmMix WE1-WEx, Bereich von…bis:

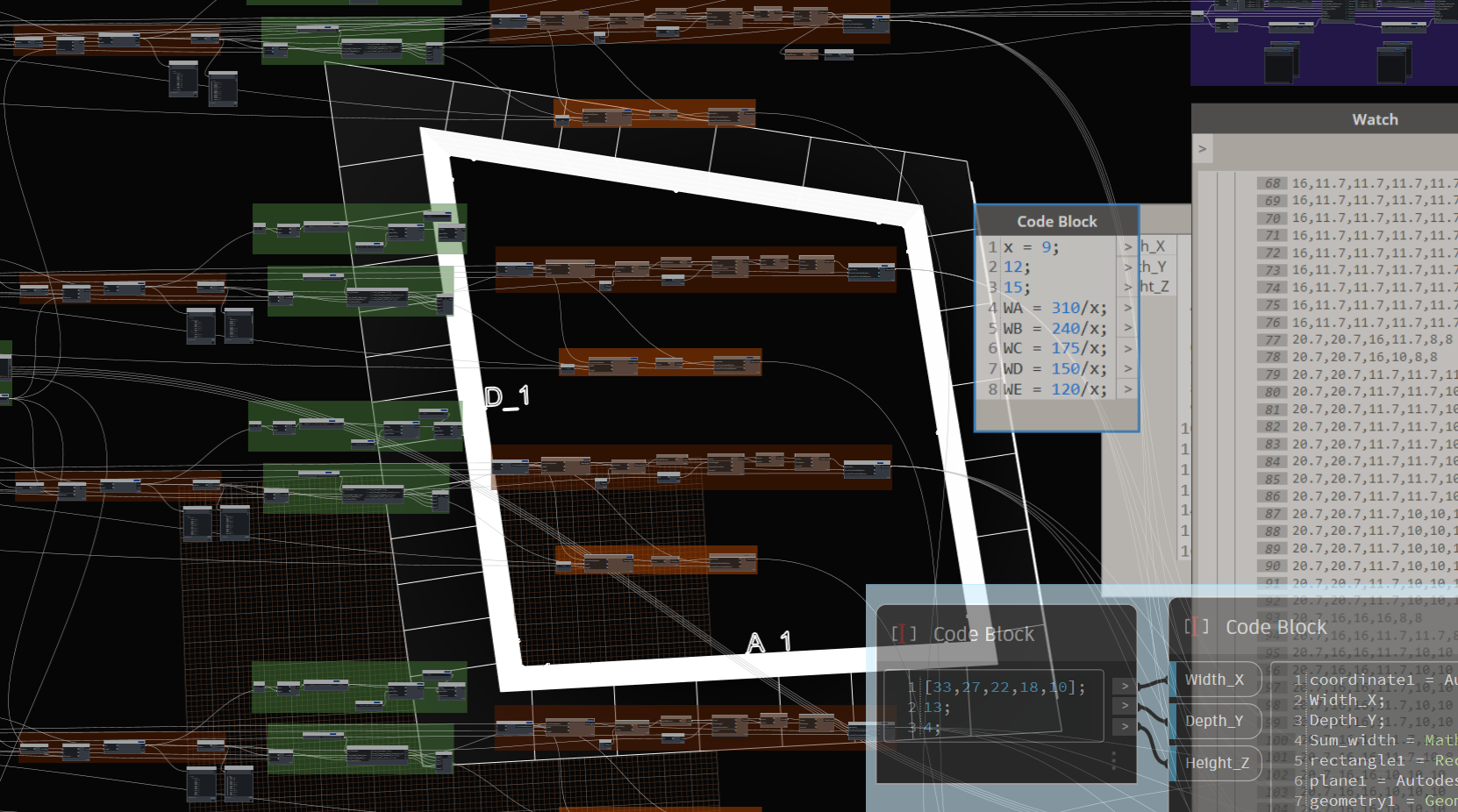

Alternativ iterative Variantenerstellung zu gesuchten Wohnkombinationen der einzelnen Module (3WEinheiten, 4WEinheiten etc., inkl. Kern):
Berechnung:
Generierung aller möglichen Kombinationen für die Blocks A;B;C;D im vorgegebenem Toleranzbereich; automatisierte Erstellung des 3D Modells, Annäherung an Zielwerte:

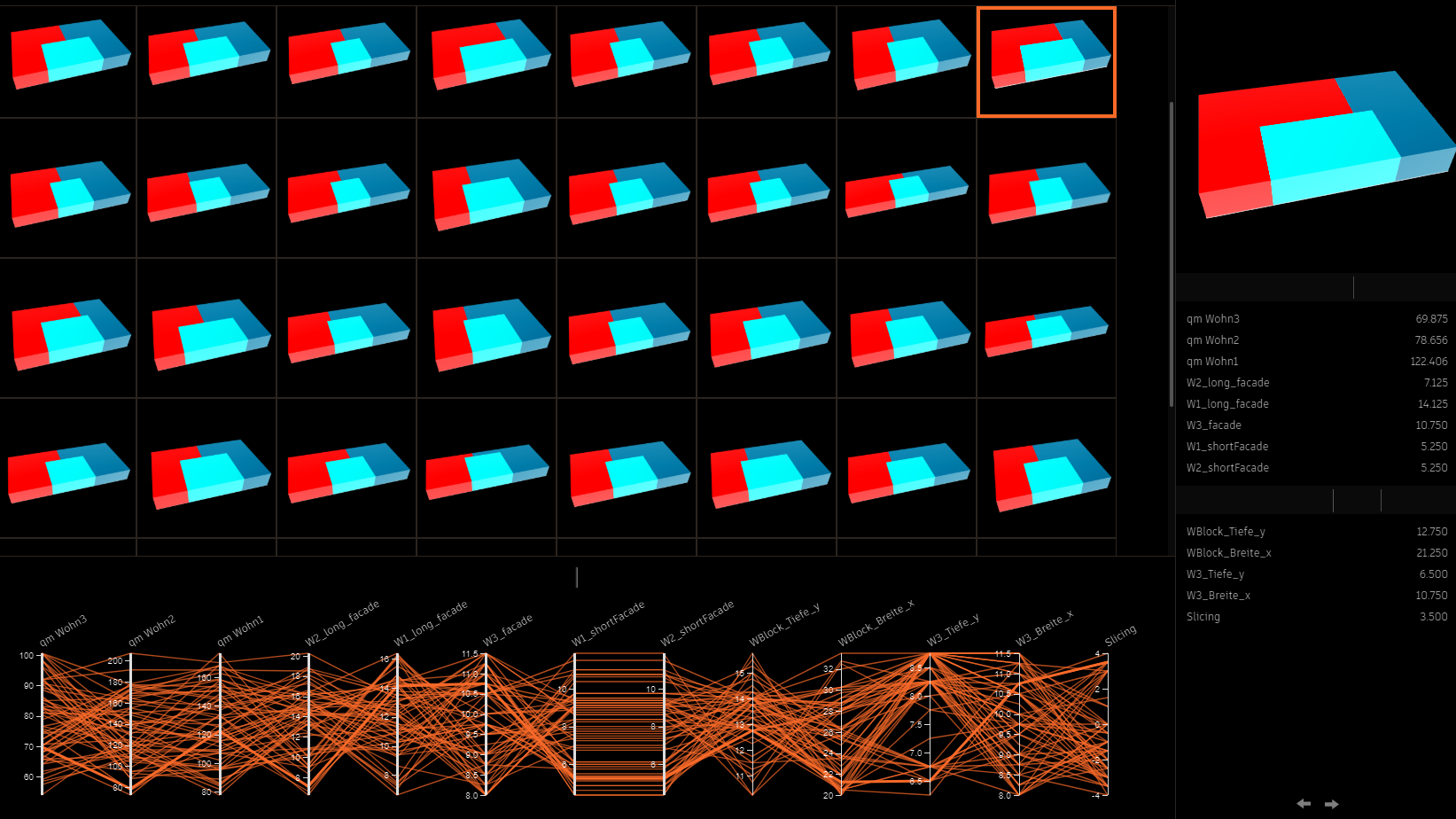

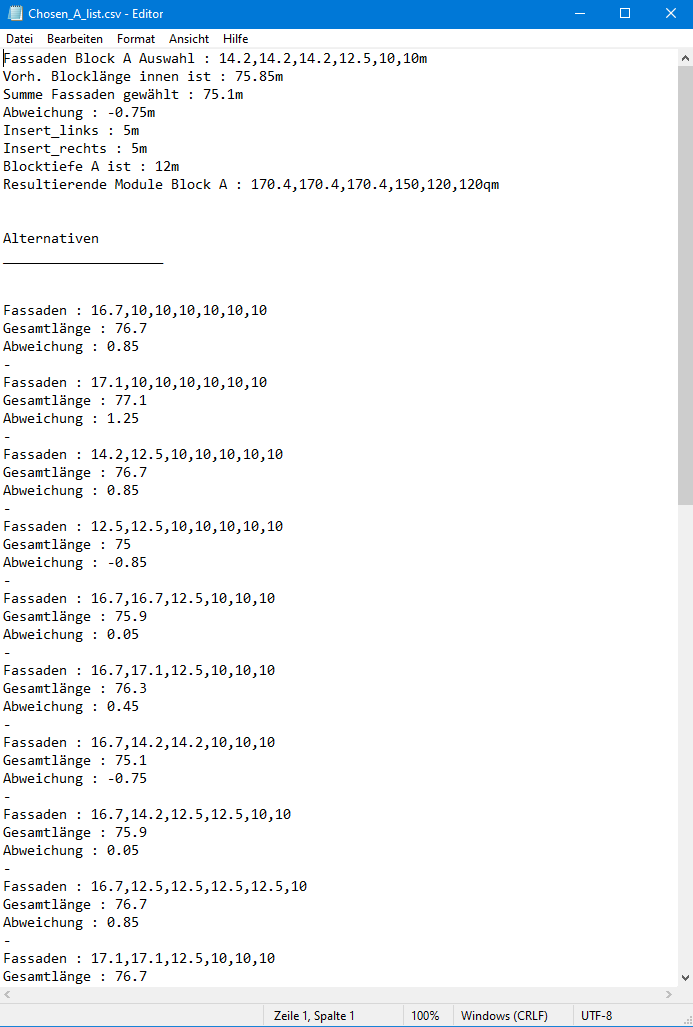

Ergebnisliste mit Lösungen und zugehörigen Varianten im Toleranzbereich. ( +- x Meter ):
Auswahl gesuchter Kombinationen und Parameter zur Erreichung der Zielwerte für Block A;B;C;D.

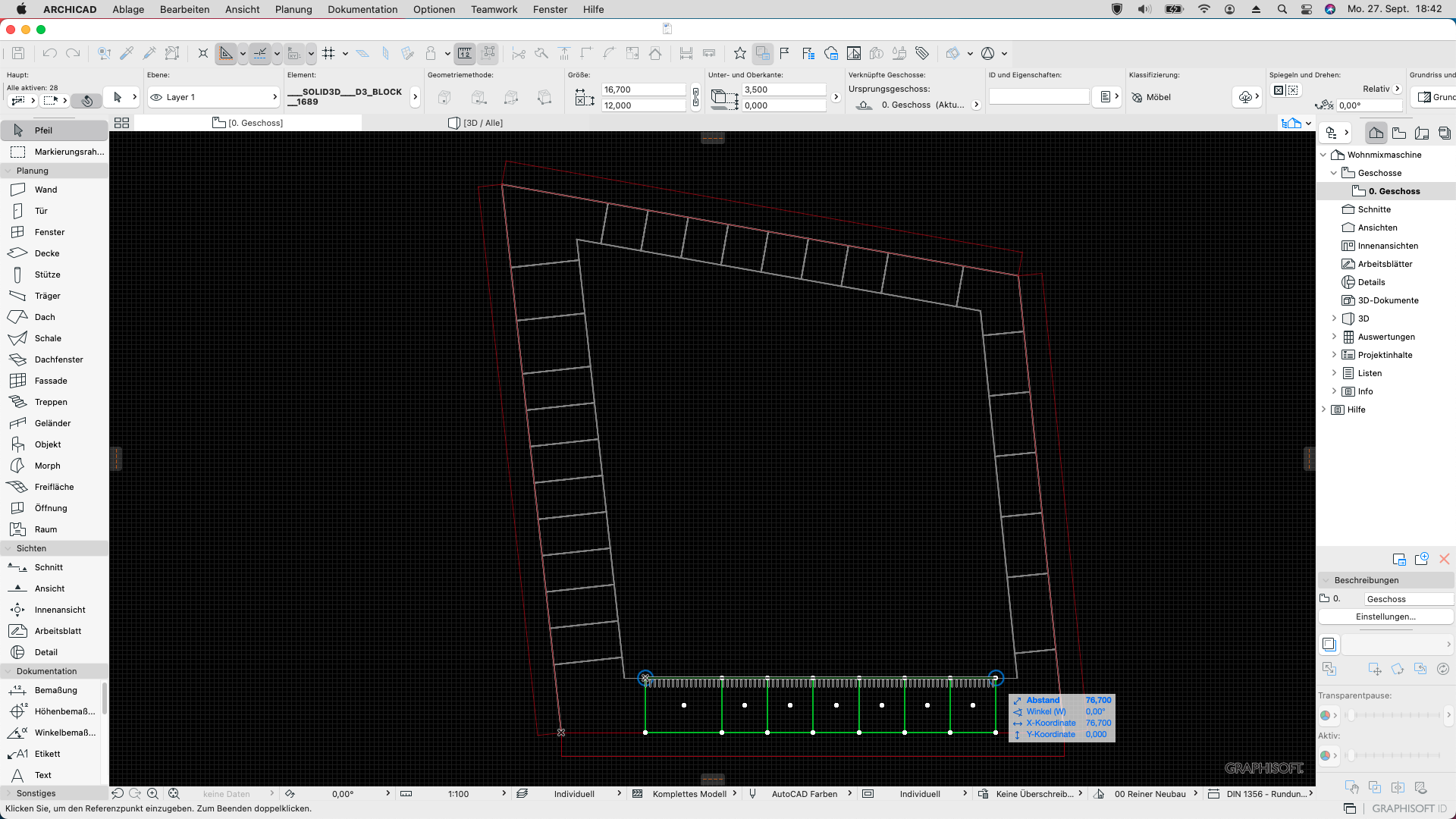

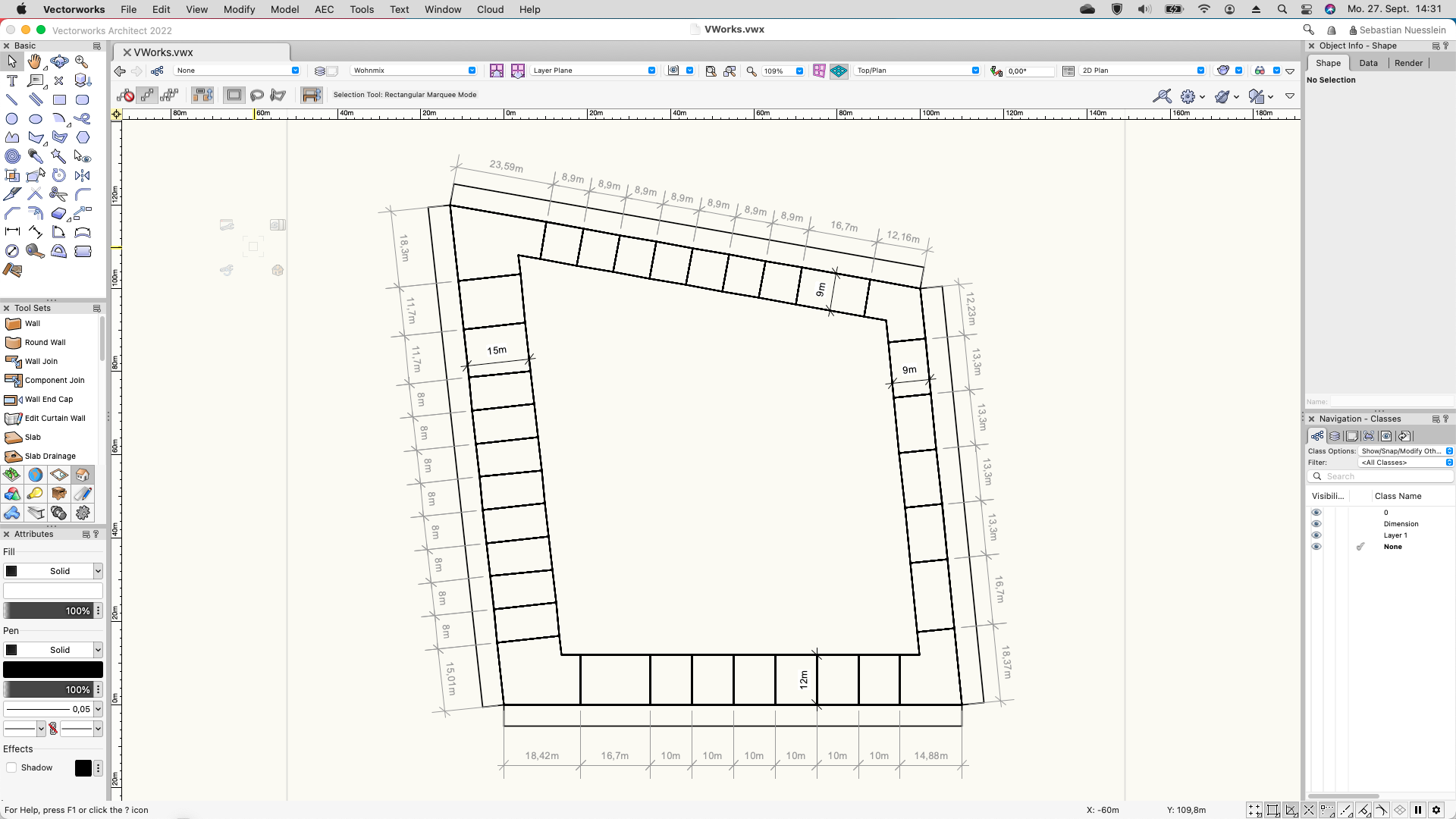

OUT = BIM Modell/revit, 3D Modell und 2D Plan (Archicad, Vectorworks etc.)

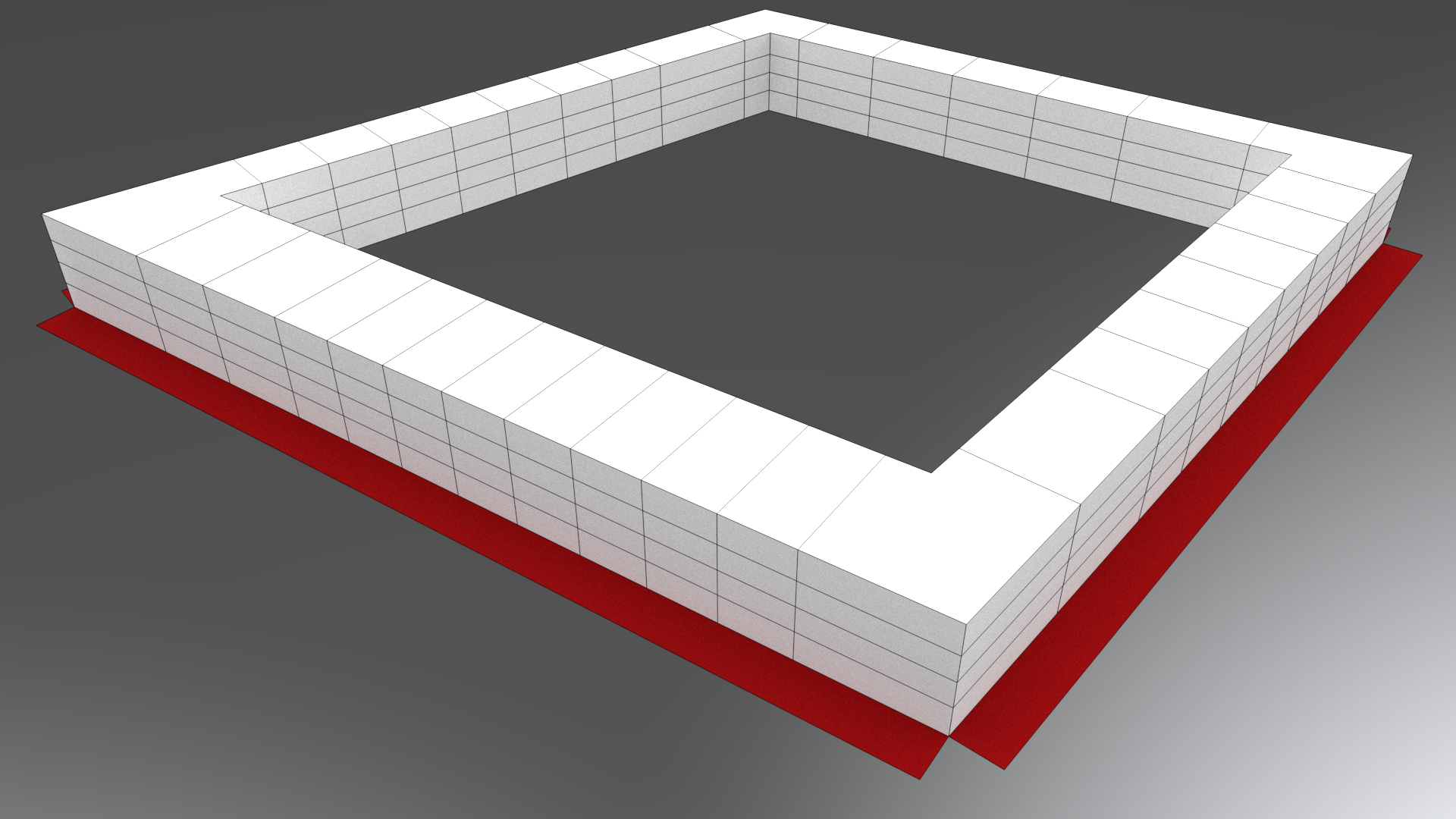

3D Modell/CSG
Grundriss mit Abstandsflächen
Listen Einzel/Summen Flächen/Fassaden
Liste Wohnungstypen
QM Brutto, BGF, BRI…
>
Auswertung der Ergebnisse und Funktionen, Einsetzen der Grundrissvarianten.
Export als IFC-Spaces.
Erstellung von zugehörigen Wohnungsgrundrissen und erstellen einer Datenbank.
