nü.

(2020)
Kontext:
Generative Varianten einer architektonischen Idee erstellen, als Basis einer BIM Projektumgebung ausgeben, auswerten und visualisieren.


Startpunkt - Skizzieren der formalen Idee und Typologie:

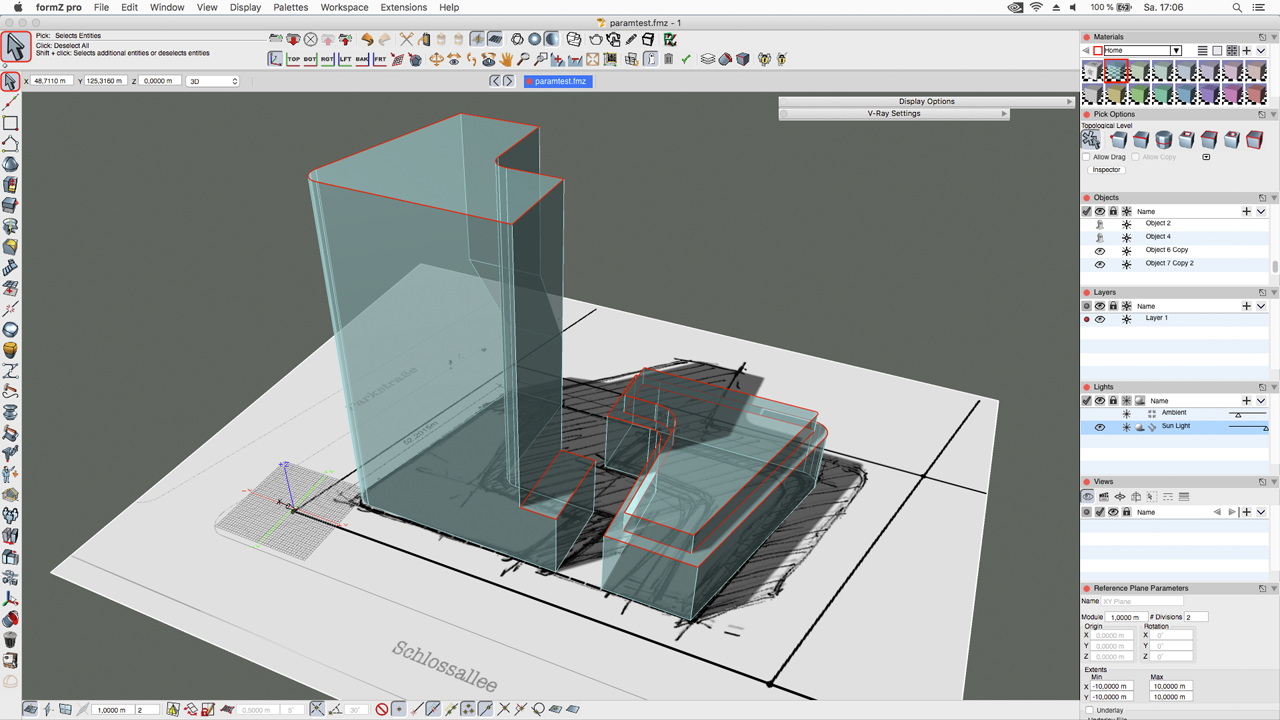

Konkretisierung und Formfindung: Konzeptmodell/Massenstudie als 3D-Geometrie anlegen; Basis für die Scripterstellung:






Ziel ist die Überprüfung, Vorbewertung und Visualisierung eines architektonischen Konzeptes.
Aus dem entstehenden Datensatz lassen sich Iterationen der Volumen und Strukturen auswählen, die mit der formalen Idee "verwandt" bleiben und danach im weiteren Prozess bearbeitet werden können. Die Erstellung der Varianten zu den angestrebten Ergebniswerten erfolgt automatisiert.

Mögliche Vorteile gegenüber der Entwicklung von "gezeichneten" 3D/CAD/BIM Varianten:

• Mehr Ergebnisse in kürzerer Zeit
• Größere geometrische Freiheit und automatisierte Erstellung von 3D-Modellen
• Asymmetrische Strukturen lassen sich numerisch kontrollieren
• Grundrisse, Ebenen und Flächen sind "live" und sinnvoll mit entstehenden Höhen verknüpfbar und können tabellarisch ausgewertet werden
• Möglichkeit direkter Erstellung erster auswertbarer BIM-Daten, hier z.B. in Revit (Grundrisse/Schnitte/Ansichten/Massen/Fassaden/Flächen/Solar…)
• Visualisierungsmöglichkeiten für jede Variante, 3D-Print/Modellbau, CAD-export etc., ohne neu zu "Zeichnen"

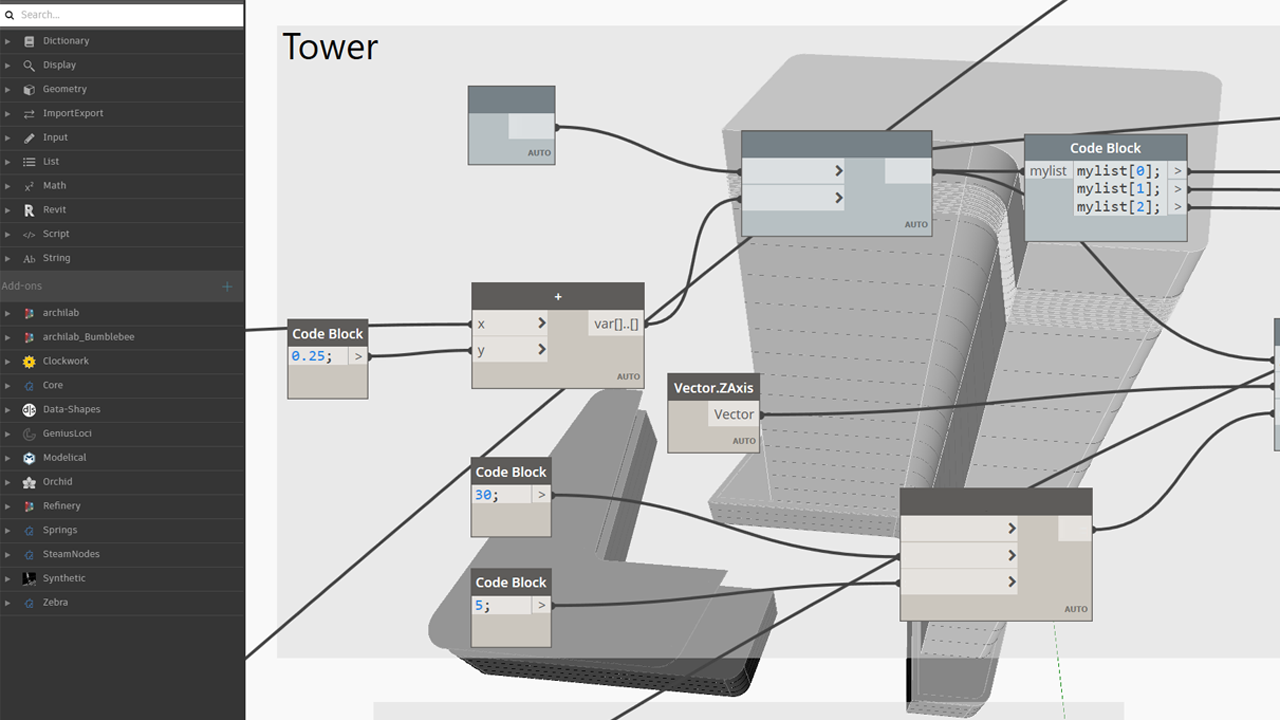

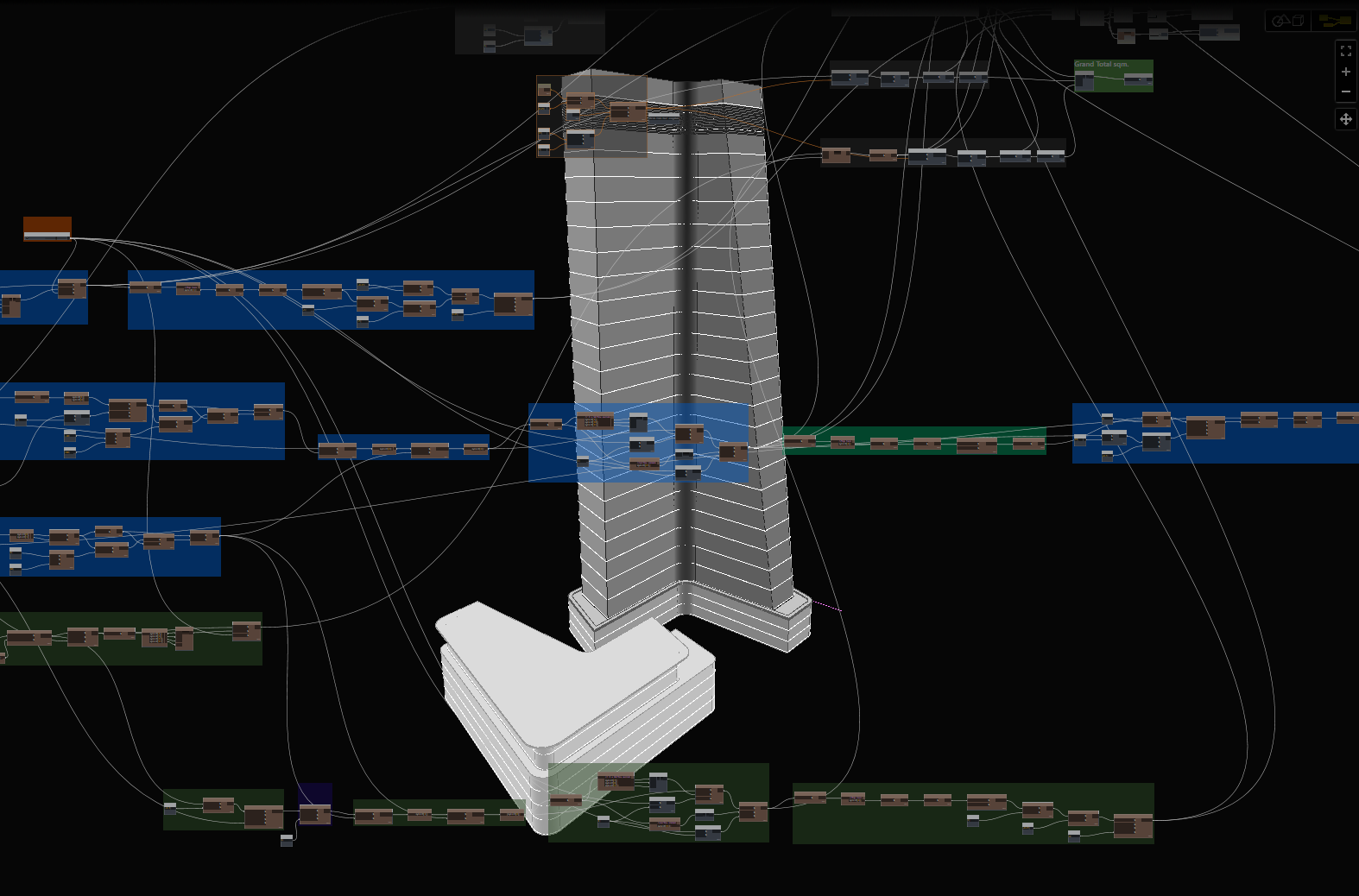

Script:

Zahlen

Der Prozess berechnet Iterationen im Rahmen der gewählten Parameter, und kann dabei auf Zielwerte voreingestellt werden.
Vorhandene Projektinformationen können so im Rahmen einer Bedarfsplanung oder zur Erstellung des Briefings vorab untersucht werden (Flächennutzung / Rentabilität /Programming).

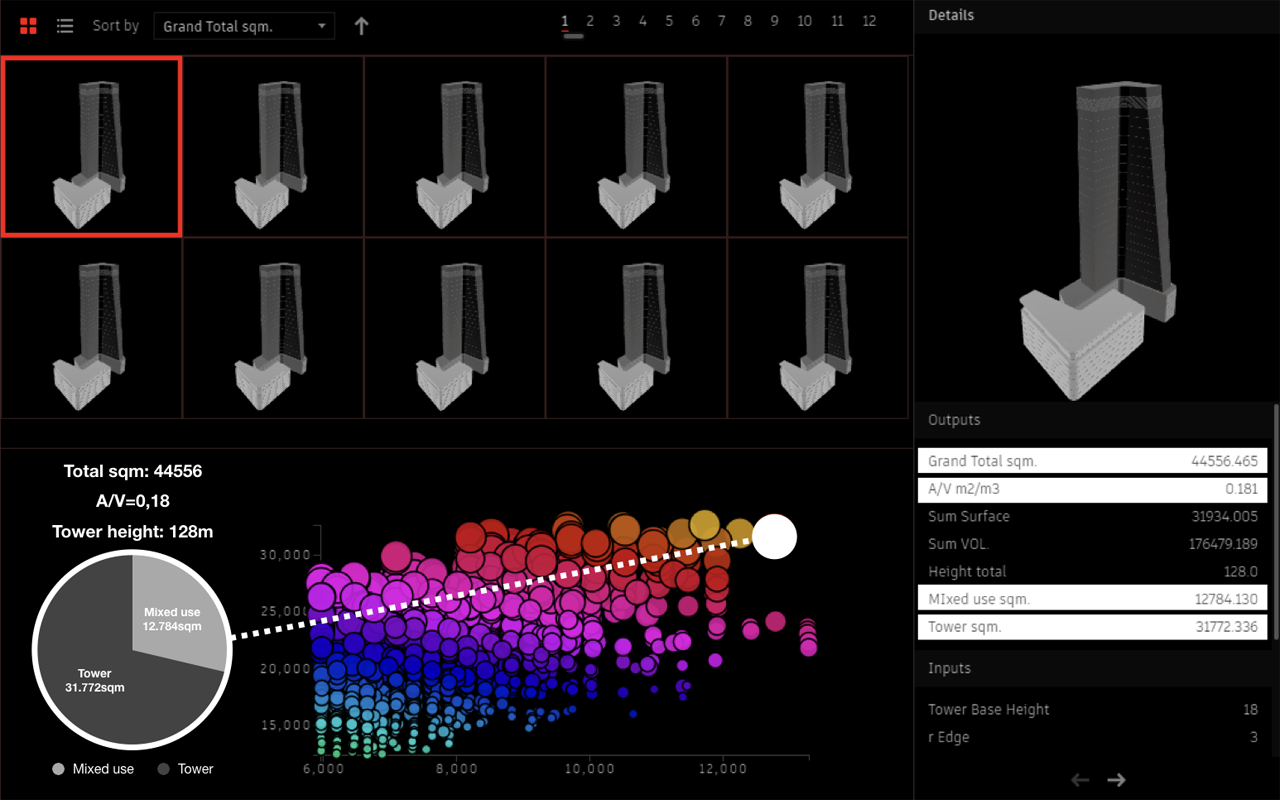

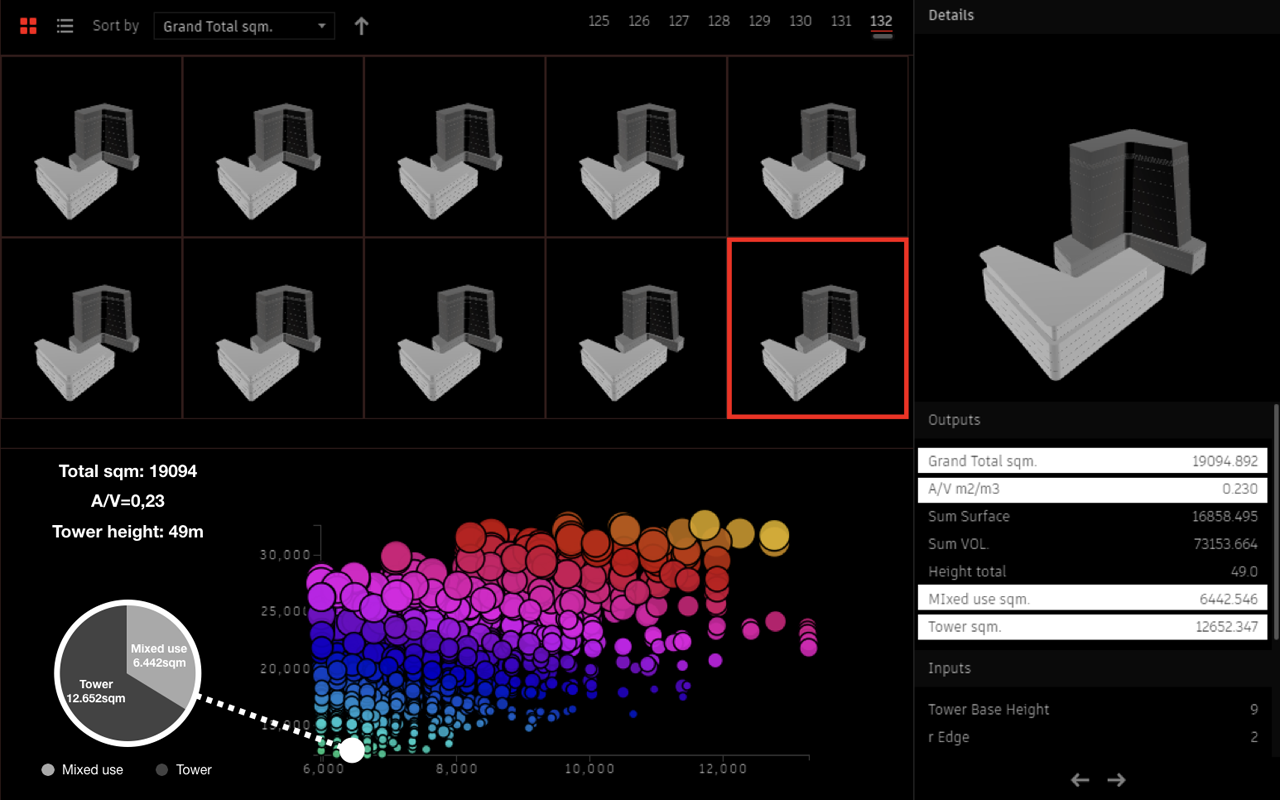

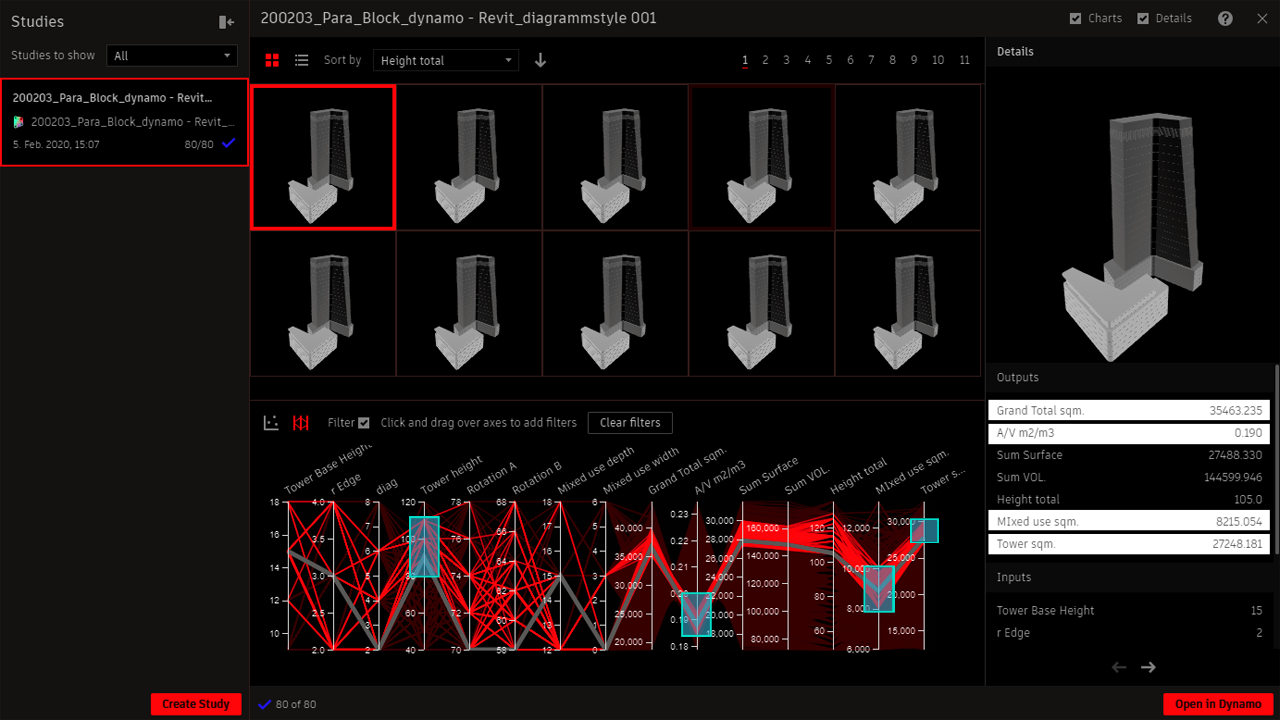

Im Ergebnis werden geometrische Varianten nach Angabe der angestrebten min/max Dimensionen erstellt und diagrammatisch abgebildet. So lässt sich in relativ kurzer Zeit ein Überblick über die Range der erhaltenen Lösungen erreichen. Hier beispielhaft für min/max nach qm und A/V Ratio:

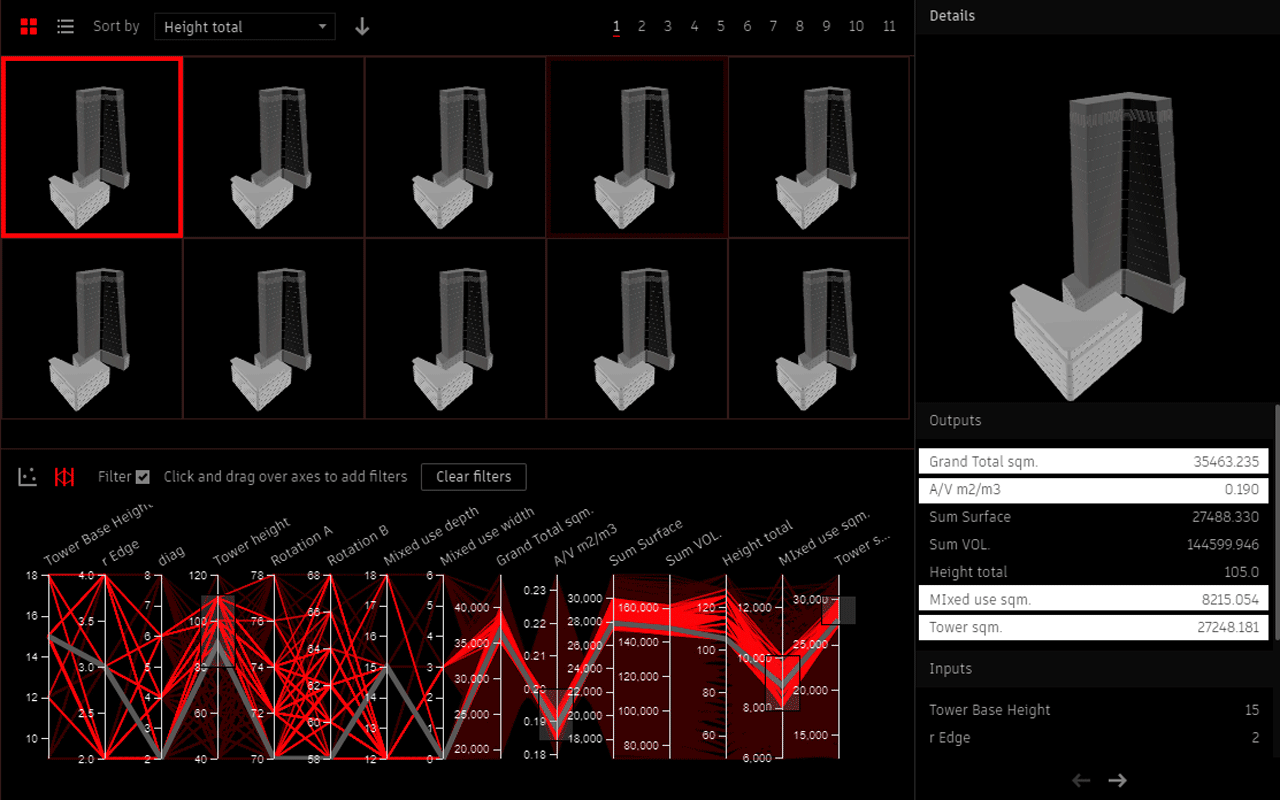

Die Iterationen können nach Vorgabekriterien sortiert, eingegrenzt und ausgewertet werden, z.B:

• Anzahl qm
• Fassadenfläche
• Abstandsflächen / Baugrenze
• A/V Verhältnis
• Höhe oder Breite einzelner Bauteile
• Radien; Winkel etc.

(z.B: "Ergebnisse mit Höhe x bis y und mindestens xyz Quadratmetern sowie A/V von/bis"):



Die Ergebnisse bieten gleichzeitig erste BIM Daten zur Auswertung an, können als Teilmodelle im Projectsharing genutzt oder für andere Softwarepakete exportiert werden, ohne das hierfür neu "gezeichnet" werden muss. Hier exemplarisch mit Revit:

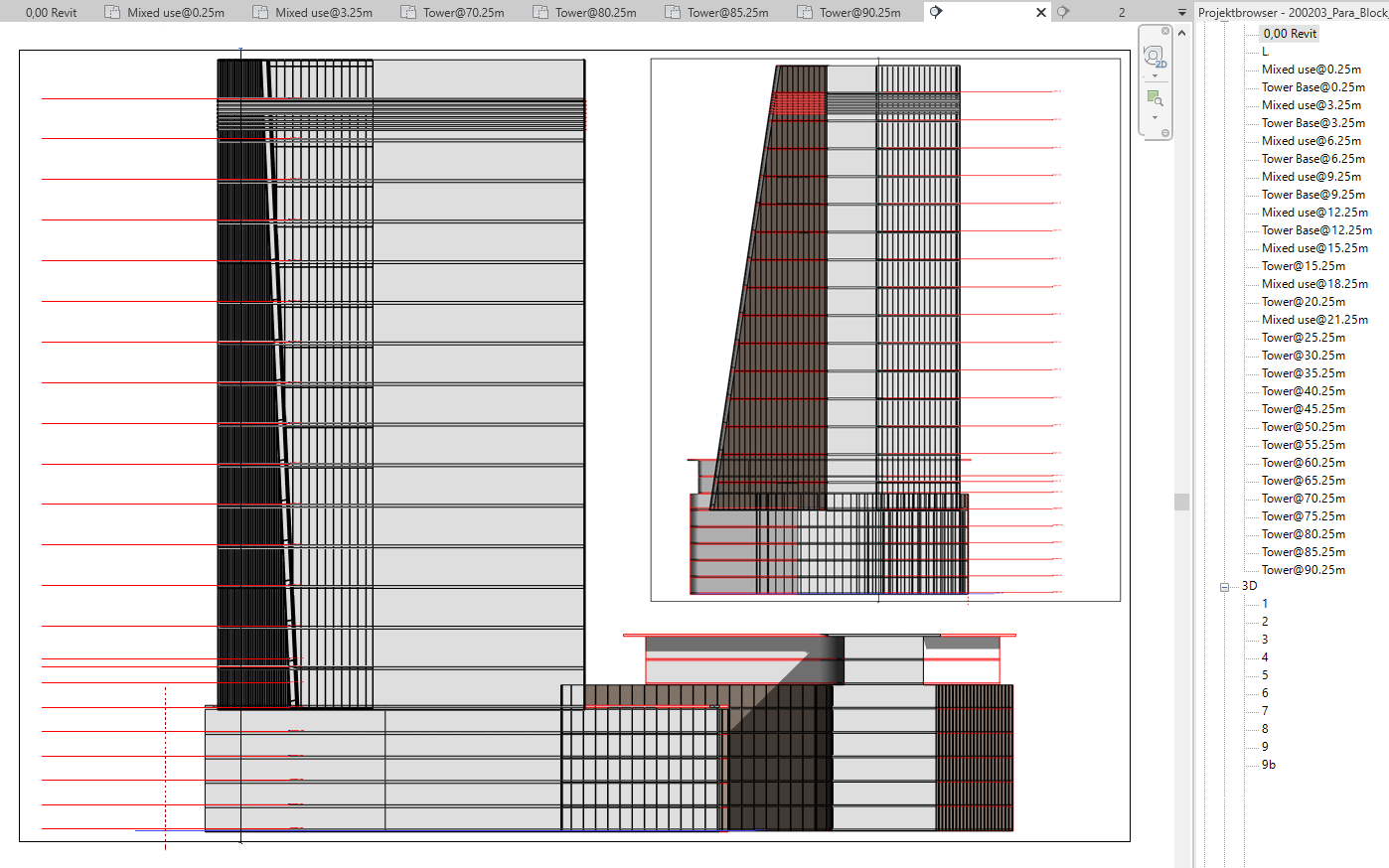

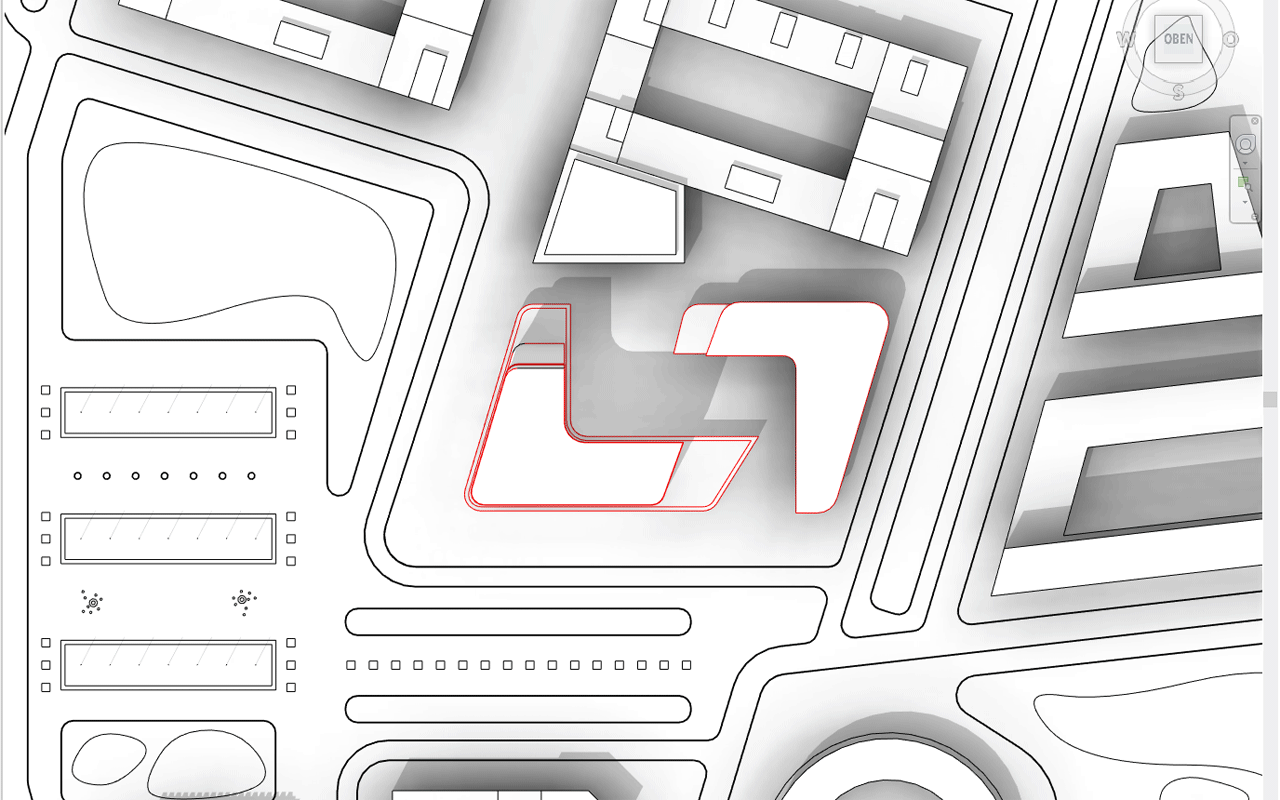

Grundrisse/Schnitte/Ansichten generieren:






Anwendung parametrischer Fassaden/Wand/Boden/Deckensysteme, wenn vorhanden:

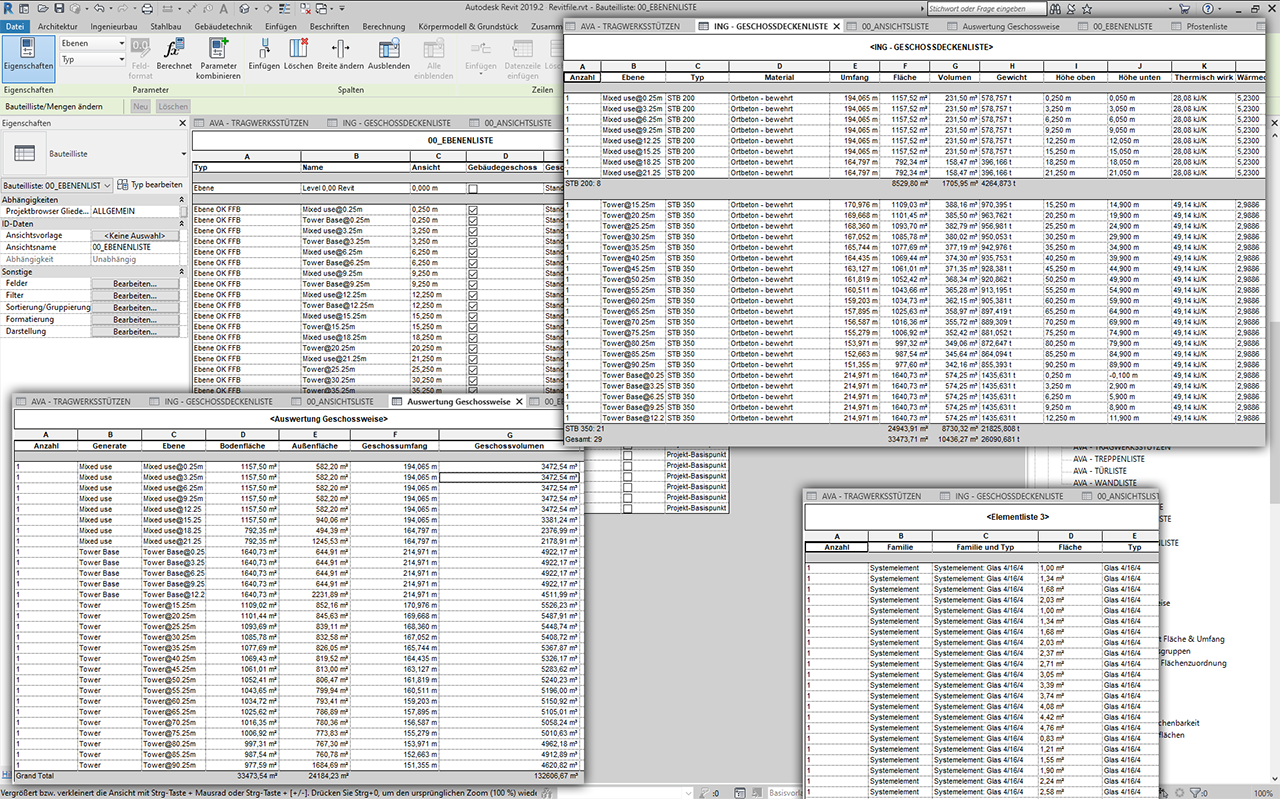

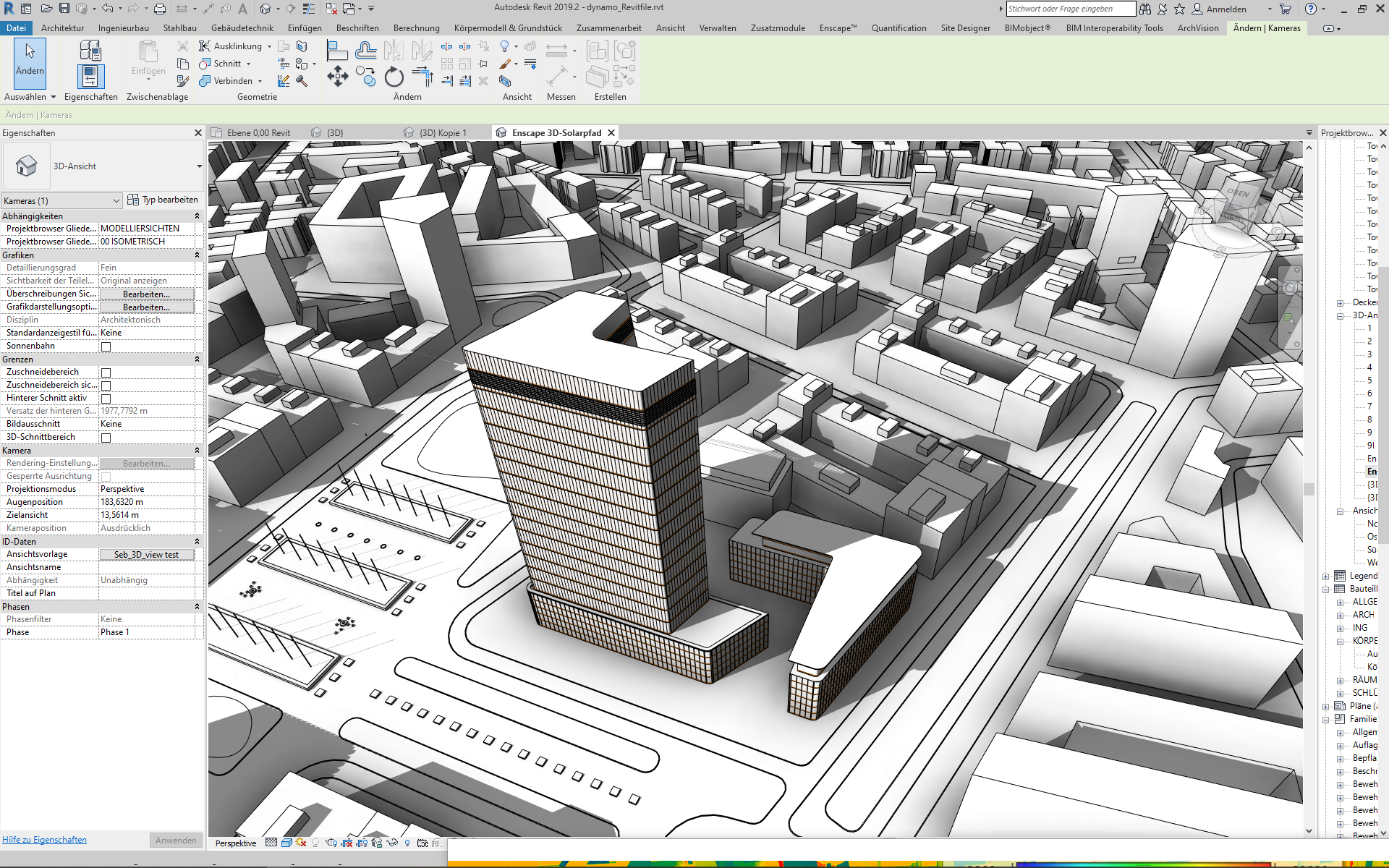

Vorauswertung der Geschosse / Grundrissflächen / Volumen / Massen / Fassaden:

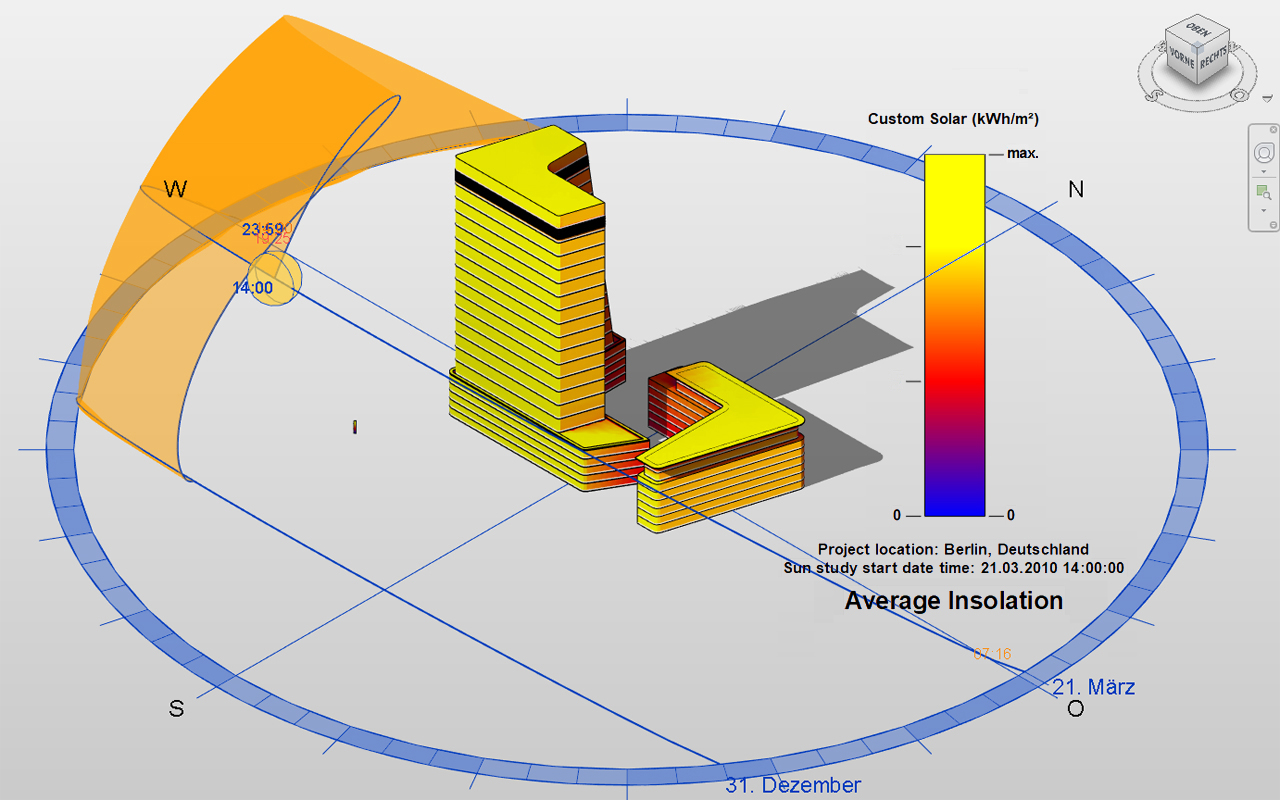

Solarer Verlauf:

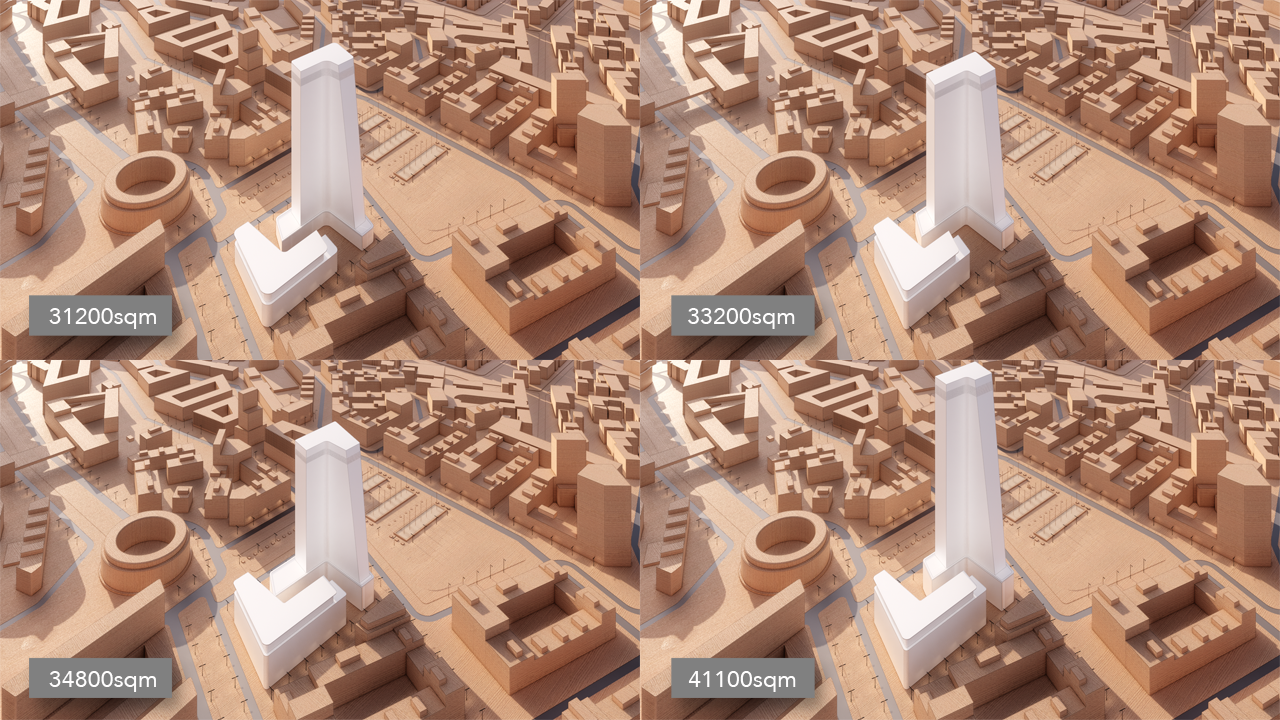

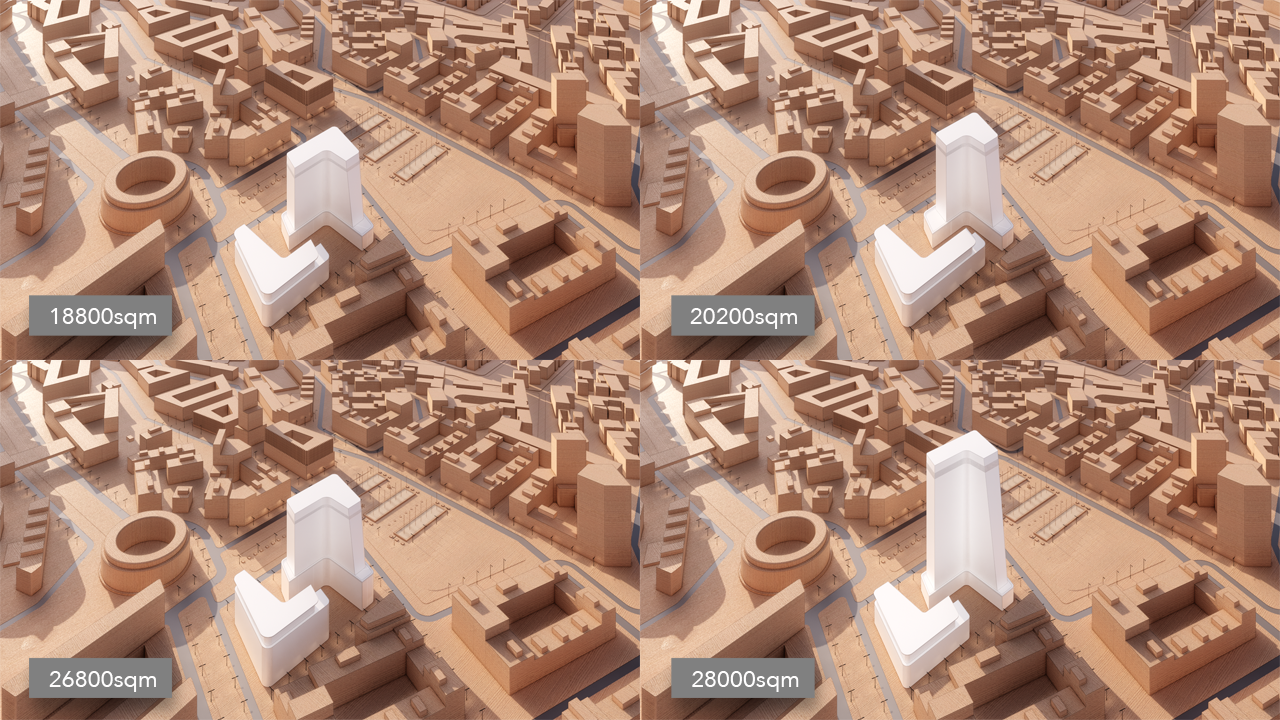

Visualisierung unterschiedlicher Varianten:










Im städtebaulichen Kontext betrachten:

…tbc.
